Router wireless FTTH con modem Xpon ONU F601C CATV+Wdm in doppia modalità RF

1 Porto RF AGC WDM FTTH CATV Mini ricevitore ottico nodo convertitore

Descrizione della produzione

WOR-1000W stilericevitore a fibra otticaè un mini nodo ottico domestico che si rivolge all'obiettivo finale dello sviluppo dell'accesso ottico ed è adatto per l'accesso fino alla fine degli utenti della rete FTTH (fibra ottica per la casa).Analog o digitale a casa può essere utilizzato insieme l'ONU o EOC raggiungendo triple play.

L'accesso a banda larga in fibra fino a casa (FTTH) è l'obiettivo finale di sviluppo,WOR-1000Wil ricevitore ottico è il prodotto terminale di destinazione per questo scopo.WOR-1000Wil dispositivo adotta la tecnologia WDM ad alto isolamento per separare il segnale CATV dal segnale ONU; inoltre, adotta anche la tecnica di ricezione a bassa potenza ottica e di controllo RF-AGC,con una capacità di accensione superiore a 50 W,L'indicatore di monitoraggio della potenza ottica LED (≥-15dBm) è fornito sul pannello e supporta costantemente le uscite RF, per comodità di utilizzo dei clienti.che è l'attrezzatura ricevitore ideale per FTTH.

Caratteristica del prodotto

*WOR-1000WL'interfaccia di ingresso del segnale ottico, nell'accesso ottico deve pulire APC TOP da alcol, che allineare l'adattatore bocca affondata, fibra bocca marcia link.

* Quando il segnale ottico accede (≥-18dBm) si accende il pannello, il che indica che la parte ottica funziona regolarmente.verde ((+2~-18dBm) e rosso (<-18dBm).

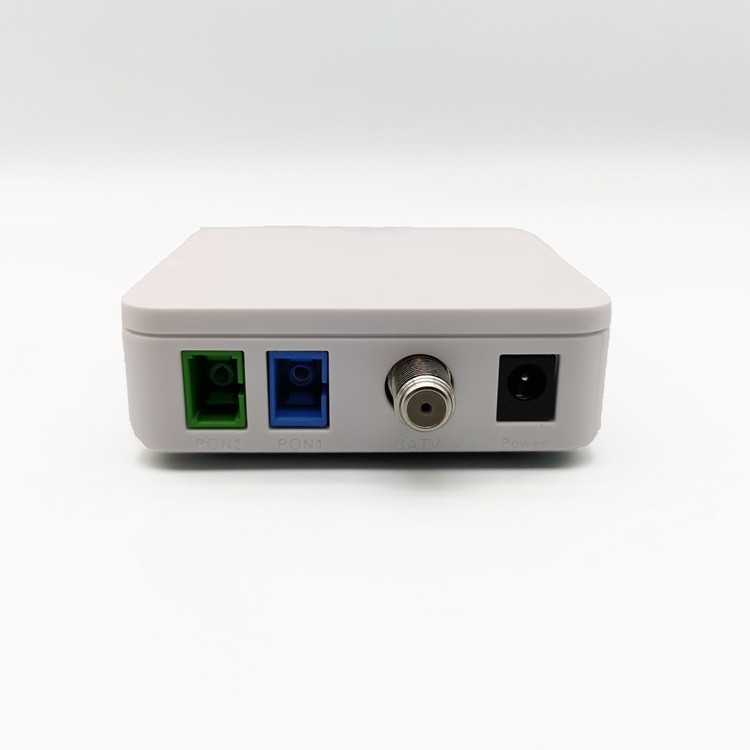

* ONU è l' interfaccia di connessione 1310/1490/1550nm, si prega di non togliere il coperchio prima di utilizzarlo.

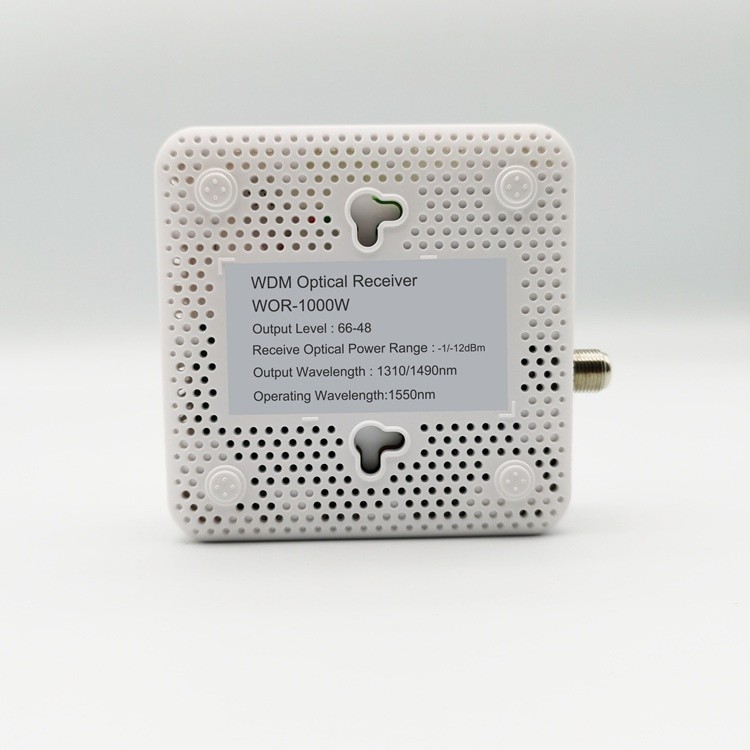

Articolo		Unità	WOR-1000W
Caratteristiche ottiche	Lunghezza d'onda di ingresso	(nm)	1310/1490/1550
	Lunghezza d'onda di uscita	(nm)	1310/1490
	Operazione lunghezza d'onda	(nm)	1540~1560
	Separazione dei canali	(dB)	≥ 40 ((1310/1490nm e 1550nm)
	Risposta	(A/W)	≥ 0.9
	Ricevere la portata di potenza	(dBm)	- 18 - 2
	Perdita del riflesso	(dB)	≥ 55
	Fibra di collegamento	/	SC/APC
	Pon Linker	/	SC/UPC ((o SC/APC)
Caratteristica RF	Larghezza di banda/piattazza	MHz/dB	47-1000/≤±1
	Livello di produzione	dBv	AGC: 82±1/(-2~--12dBm)
	Perdita del riflesso	dB	Impedanza caratteristica ≥14 ((75Ω)
	Interfaccia di uscita RF	/	Uscita in 1 direzione
	CNR/MER	dB	≥44/34 ((PAL-D 60CH,OMI3,8%,-9dBm)
	CTB/CSO/HUM	dB	≥65/≥60/≥60 ((-1dBm ricevere)
Altri requisiti	Fornitura/consumo di energia	V/W	AC100~240V→DC5/5 esterni
	Temperatura di lavoro/temperatura di stoccaggio	oC	-35~50/-40~75 ((umidità 5~90%)
