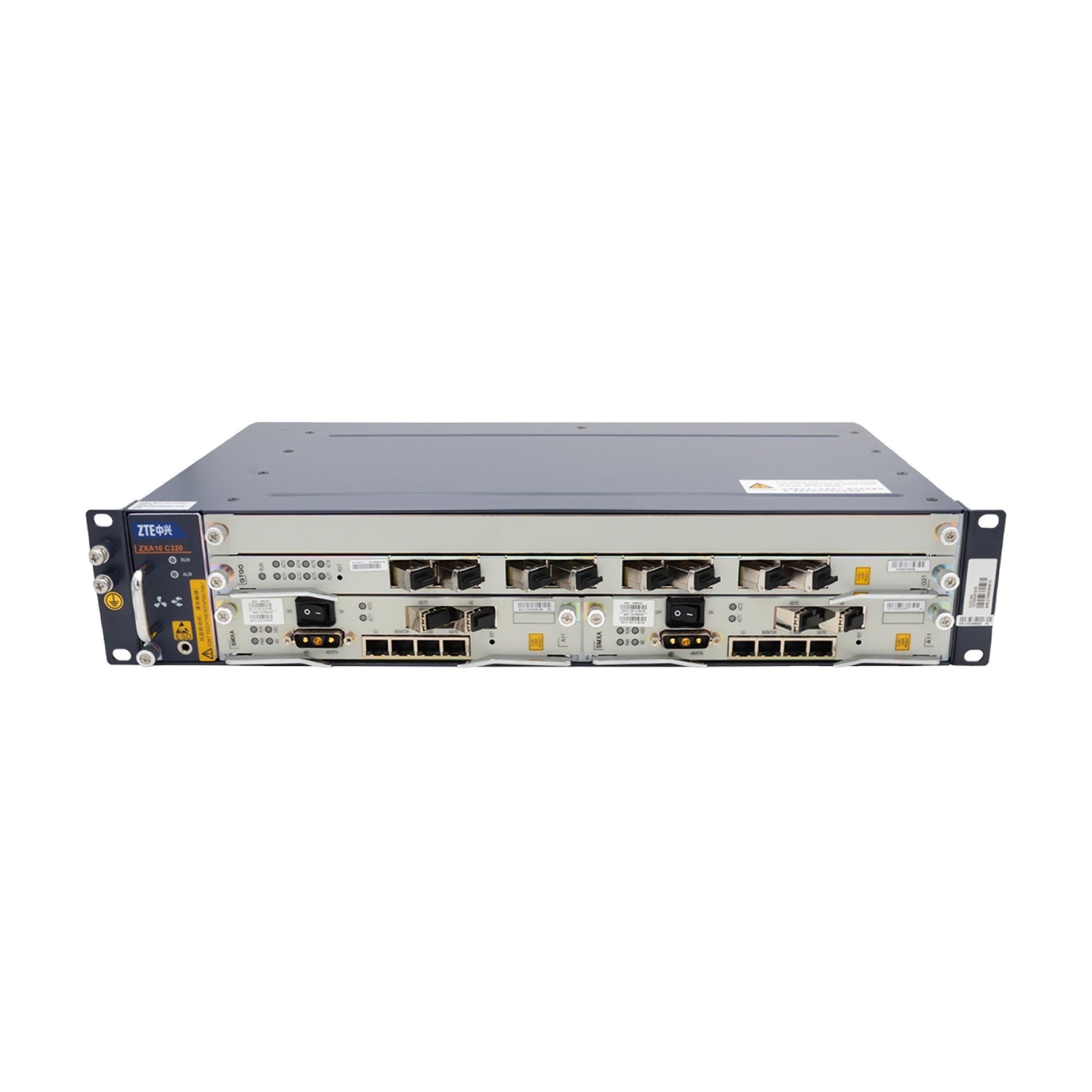

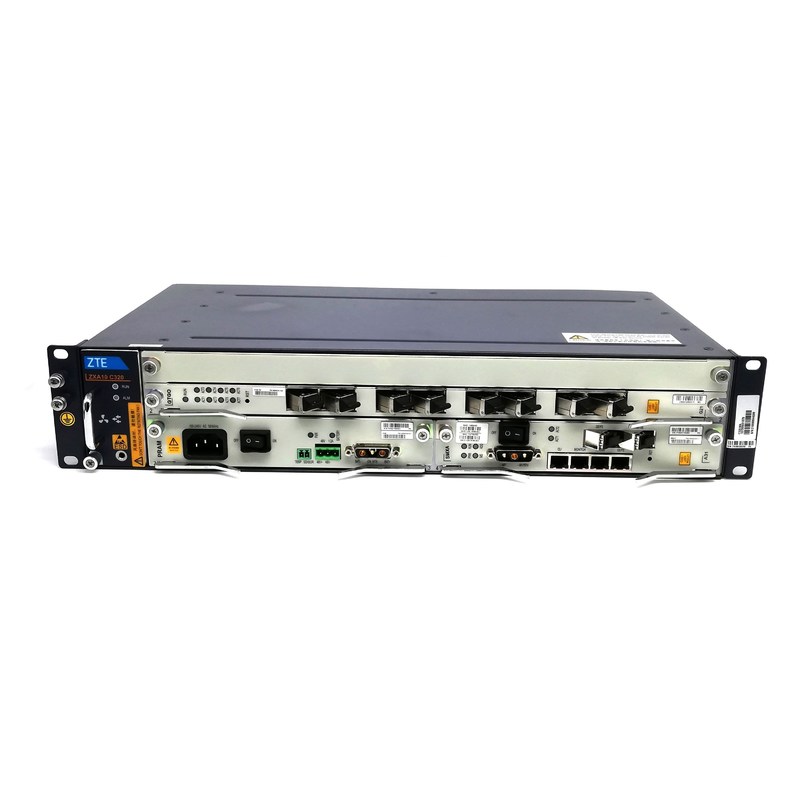

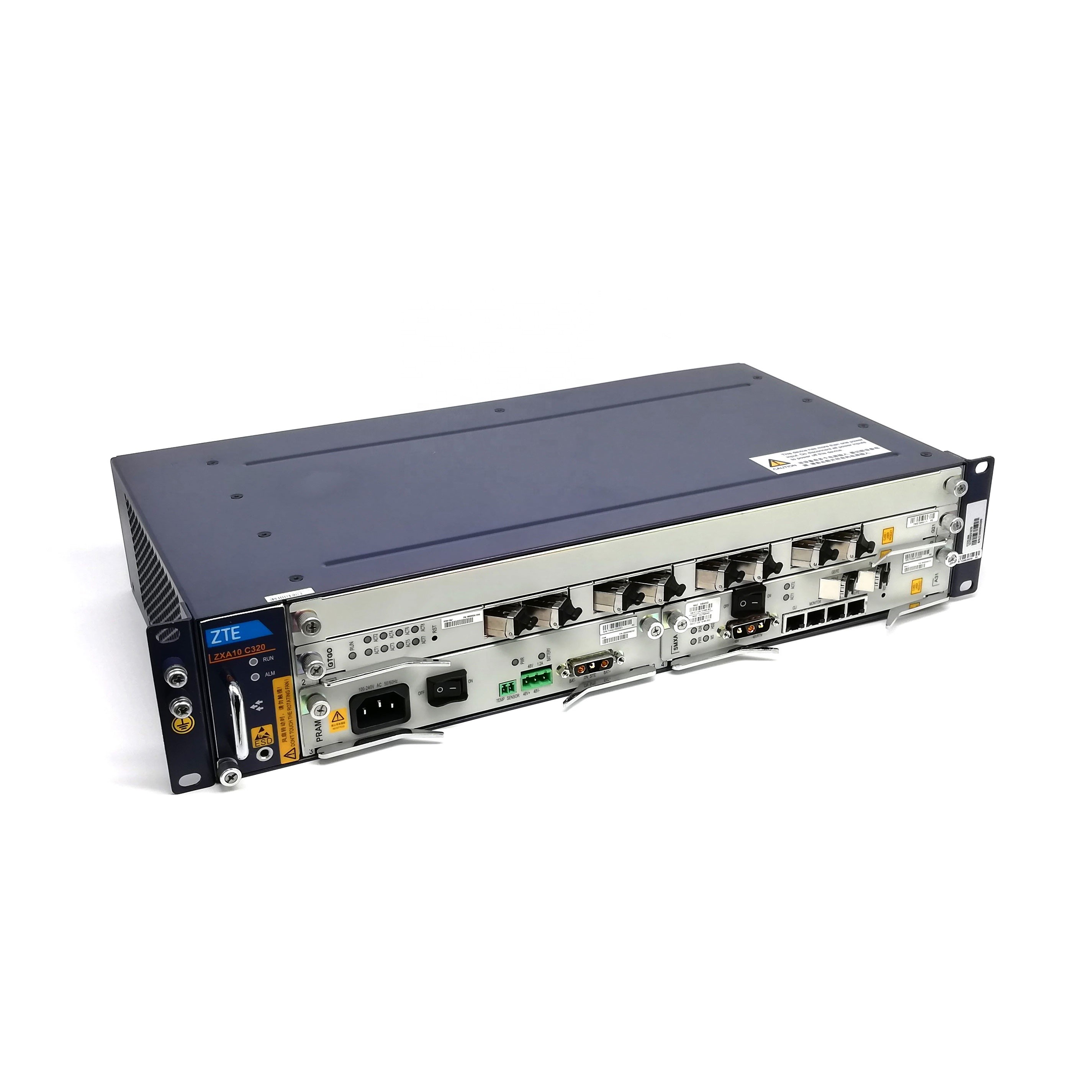

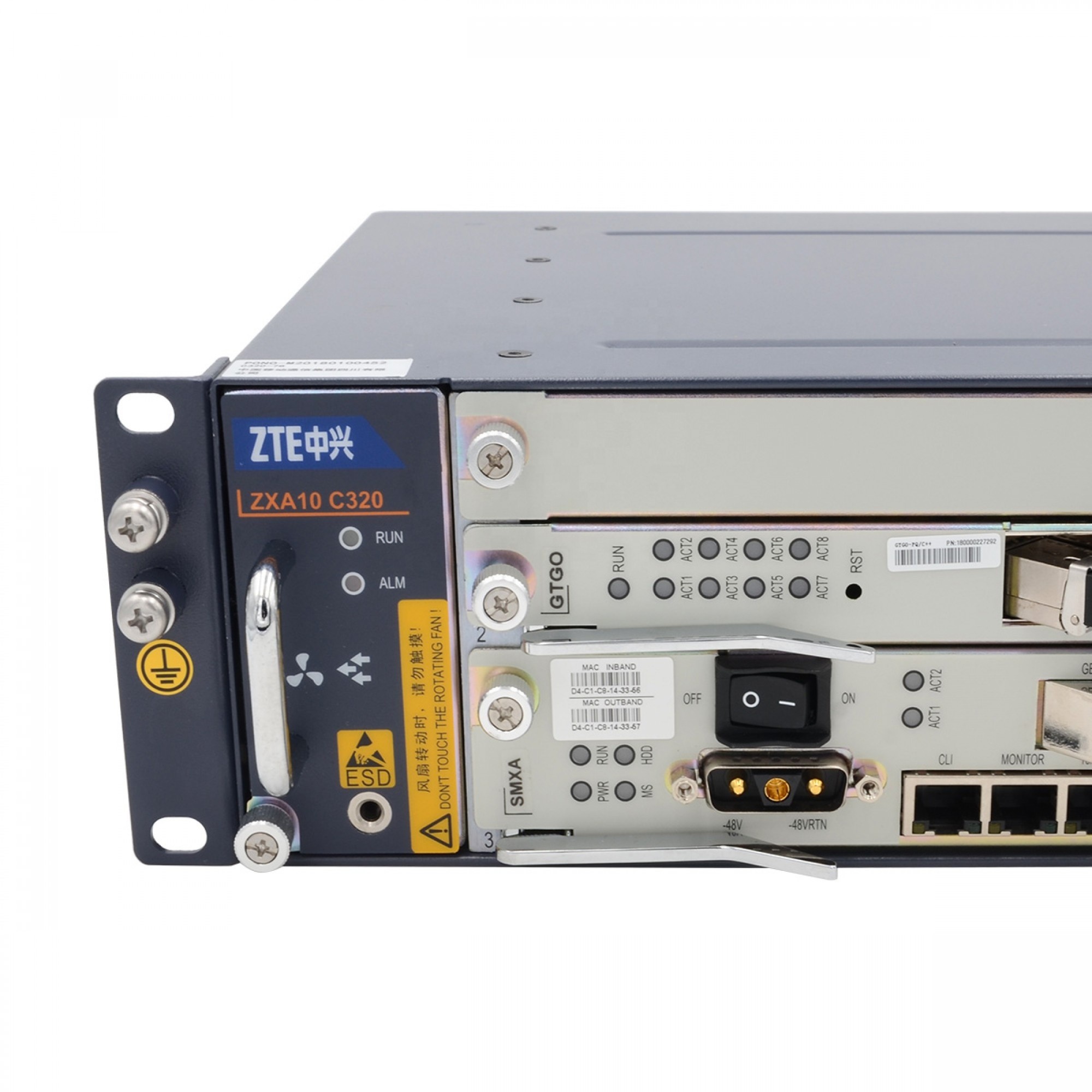

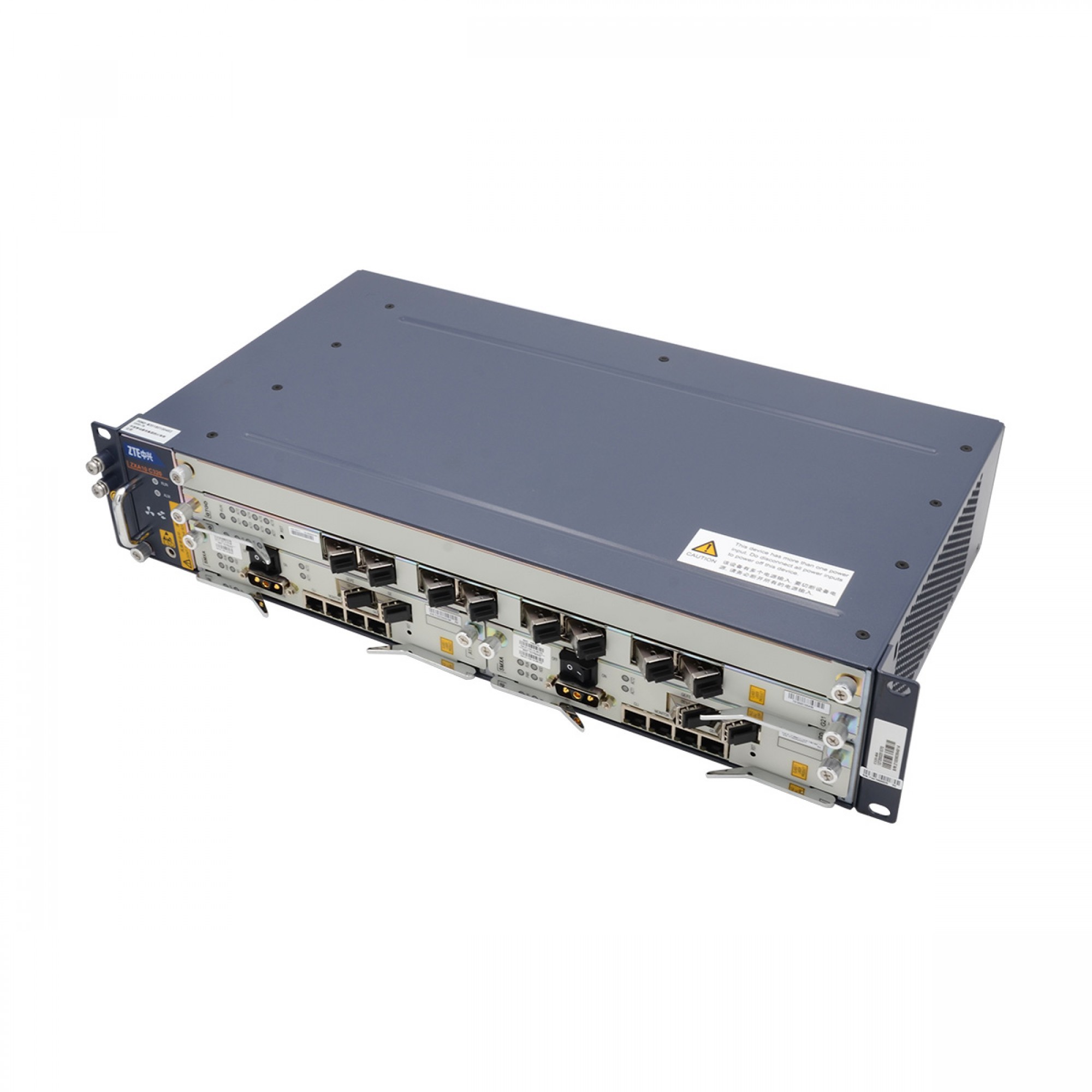

Telaio con 2xSMXA (UCDC1), modulo di ZTE ZXA10 C320 di 1xGTGO C+ SFP

Caratteristiche fondamentali
Piattaforma unificata per GPON, XG-PON1 ed il P2P
Progettazione di piccola dimensione del andcompact, rete flessibile e spiegamento veloce
struttura 2U con 2 scanalature di servizio, compatibili con i linecards di ZXA10 C300
Capacità abbondante di sostegno di servizio: IPTV, VoIP, SUO, VPN, regresso mobile, ecc
Assicurazione di più alta sicurezza: Autenticazione di Ontario, identificazione di identificazione usuario, isolamento del porto, indirizzo che legano, pacchetto che filtra e
soppressione del pacchetto di radiodiffusione.
Alta affidabilità: ridondanza delle parti fondamentali; tipo B di sostegno e tipo protezione di C per la tratta in discesa di PON e LACP/UAPS/STP/ERPS per la tratta in salita
Differenziazione di servizio: Meccanismi completi di QoS per i servizi di Internet di voce, del video e di alta velocità.
Ridondanza dell'input di CC di sostegno
Alimentatore a corrente alternata di sostegno
Protezione di 1:1 di sostegno per le interfacce di PON
Protezione di 1:1 di sostegno per la carta dell'interruttore (carta del centro)
Supporto 1588V2 ed Ethernet sincrona
OTDR incastonato supporto in SFP
Architettura di sistema

Capacità
GPON fino a 32 porti
Interfacce di tratta in salita fino a 4 *GE +2*GE (ottico) (elettronico) o 2*10GE +2*GE (ottico) +2*GE (ottici) (elettronico)
Configurazione del telaio (19")
5 scanalature totali
2 scanalature per i linecards universali
2 scanalature per le schede di controllo dello switch&
1 scanalatura per il modulo del fan
Densità della carta dell'abbonato
Carta di GPON: 8/16 dei porti per carta
Carta XG-PON1: 8 porti per carta
P2Pcard: 24/48 dei porti per carta

Carta di interfaccia di tratta in salita
1*10GE porto ottico (porto ottico configurabile 1*GE)
Porto ottico 1*GE
porta Ethernet elettrica di 1*10m/100 M/1000 m.
Interfacce comuni
1*environment che individua interfaccia
interfaccia 1*management
interfaccia seriale 1*maintenance

PON caratterizza
GPON soddisfacente rispetto al ITU G.984.x
P2P soddisfacente rispetto al ITU G.985/G.986
XG-PON1 soddisfacente rispetto a ITUG.987.x andG.988
Rapporto spaccato ottico di 1:128 di sostegno per xPON
Supporto OLS (sorveglianza ottica del laser)
Portata logica massima: 60km
Portata fisica massima: 20km
Differenza massima di collegamento: 20km
DBA Alto-efficiente: NSR-DBA, SR-DBA
Ethernet sincrona
Potere del ricetrasmettitore di GPON: Classe B+ o classe C+
Potere del ricetrasmettitore di XG PON1: Classe N1 e N2a TypeB e tipo protezione ottica di tratta in salita di C
Supporto FEC
Supporto AES128
Supporto SCB
GPON MCM (multicast multicopia)
Contributo 1550nm a radiodiffusione dei terzi CATV
L2/L3 caratterizza
4K VLAN
1:1/N: 1 VLAN
